| 概 述 |

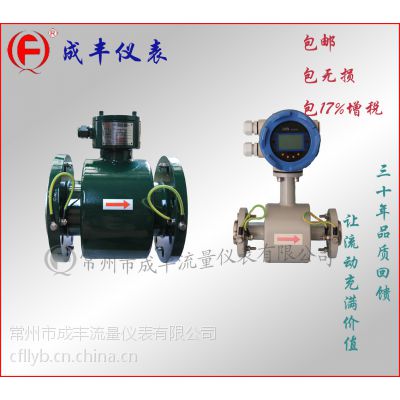

成丰电磁流量计由电磁流量传感器和电磁流量转换器两 大部分组成。
成丰电磁流量计测量原理是成丰仪表基于法拉第电磁感应定律。传 感器主要组成部分是测量管、电极、励磁线圈、铁芯与 磁轭、壳体。传感器的测量管，是一内衬绝缘材料的非 导磁合金短管，其直径为D。两只电极沿管径方向穿通管 壁固定在测量管上，其电极头与衬里内表面基本齐平。 励磁线圈由双向方波脉冲励磁时，在与测量管轴线垂直 的方向上产生一磁通量密度为B的工作磁场。此时，如果 具有一定电导率的流体以平均流速V流经测量管，将切割 磁力线感应出电动势E。电动势E正比于磁通量密度B、测 量管内径D与平均流速V的乘积，即E∝BVD。电动势E（流 量信号）由电极检出并通过电缆送至转换器。转换器将 流量信号放大处理后可显示流量、总量，并能输出脉冲、 模拟电流等信号。LDG型电磁流量计的转换器具有汉字 LCD显示的智能化仪表。 |
|
|
| 主要技术参数 |
| ◆ 整机和传感器技术数据 |
| 执行标准 | JB/T9248-1999 | | 公称通径 | 3、6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、
600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | | 流速 | 15m/s | | 准确度 | 示值的±0.5％(流速0.8m/s)；±4mm/s(流速<0.8m/s) | | 流体电导率 | ≥5uS/cm， | | 公称压力 | 1.6 MPa | 1.6 MPa | 1.0 MPa | 0.6 MPa | 6.3、10 MPa等 | | DN3～DN150 | DN15～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊订货 | | 衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA、PO | | 环境温度 | 传感器 | -25℃～+60℃ | | 转换器及一体型 | -10℃～+60℃ | | 流体温度 | 一体型 | 70℃ | | 分离型 | 聚氯丁橡胶衬里 | 80℃;120℃(订货时注明) | | 聚氨酯衬里 | 80℃ | | 聚四氟乙烯衬里 | 100℃;150℃(订货时注明) | | 聚全氟乙丙烯(F46) | | 加网PFA | 信号电极和
接地电极材料 | 不锈钢0Cr18Ni12Mo2Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨 | | 电极刮刀机构 | DN80～DN3000 | | 连接法兰材料 | 碳钢 | | 连接环材料 | 不锈钢1Cr18Ni9Ti | | 外壳防护 | ND15～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | | 一体型(圆型转换器) | IP67 | | 其他传感器和分离型转换器 | IP65 | 防爆型仪表
的防爆标志 | Ex deiaⅡCT4 | IP65、DN15～DN600 | | 间距(分离型) | 分离型电缆厂家提供标准长度为10m 转换器距传感器一般不超过100m，超过100m需特殊订货 |
|
| 产品选型编码 |
|
a.连接形式 | e.电极材料 | A 法兰连接
B 夹持式 | 1 不锈钢0Cr18Ni12Mo2Ti
2 哈氏合金B
3 哈氏合金C
4 钛
5 铂/铱合金
6 钽 | b.公称通径(mm) | | 编码 | 通径 | 编码 | 通径 | 编码 | 通径 | | 015 | 15 | 250 | 250 | 10A | 1000 | | 020 | 20 | 300 | 300 | 12A | 1200 | | 025 | 25 | 350 | 350 | 14A | 1400 | | 040 | 40 | 400 | 400 | 16A | 1600 | | 050 | 50 | 450 | 450 | 18A | 1800 | | 065 | 65 | 500 | 500 | 20A | 2000 | | 100 | 100 | 600 | 600 | 22A | 2200 | | 150 | 150 | 700 | 700 | 24A | 2400 | | 200 | 200 | 800 | 800 | 26A | 2600 | | | | 900 | 900 | 28A | 2800 | | | | | | 30A | 3000 |
| f.壳体防护 | 1 IP65
2 IP68+IP65(以传感器IP68+转换器IP65)(d码仅可选2，3、
4、6；g码仅可选0；i码仅可选CR；k码仅可选01～02)
3 IP67(g码仅可选0；i码仅可选CH；k码仅可选03) | g.防爆标志 | 0 无
1 防爆，f码选1、k码选02或03； | h.附 件 | 0 无
1 接地电极(DN25～DN3000)
2 接地环(DN15～DN3000)
3 电极刮刀机构(DN80～DN3000) | c.公称压力(MPa） | | 06 | 0.6 | (DN700～DN3000) | | | | | 10 | 1.0 | (DN15～DN1000) | | | | | 16 | 1.6 | (DN15～DN600) | | | | | 40 | 4.0 | (DN15～DN150) | | | | | xx 特殊订货 |
| i.结 构 | CR 分离型
CH 一体型 | j.电 源 | 1 85～265V AC 45～400Hz
2 16～40V DC | d.衬里材料 | 1 聚四氟乙烯(F4) (DN15～DN1000)(不适用于负压)
2 聚氯丁橡胶 (DN50～DN3000)
3 聚氨酯 (DN15～DN600)
4 聚全氟乙丙烯(F46)(DN10～DN250)(DN65以上适用于负压)
5 PFA (DN10～DN250)(DN65以上适用于负压)
6 PO (DN50～DN400) | k.转换器型式 | 01 方分离型、单电流、双脉冲、双报警
02 圆分离型、单电流、单脉冲、双报警
03 圆一体型、单电流、单脉冲、双报警
04 方一体型、单电流、双脉冲、双报警
注：1.通讯协议：RS232.RS485.HART可选配
2.批量控制功能可选配
3.GPRS远程监控功能可选配 |
|
| 注：掉电记录功能可选配 |
电磁流量计除极少的因为工艺情况需要安装视镜之外的，实际使用的工艺管道都是不透明的，因此用户不能管道到管道内流动的情况。但因为工艺或者介质本身的原因，电磁流量计在测量液体的过程中会出现有很多气泡的现象，这常常会导致流量计测量出现误差，影响使用。
一般电磁流量计测量流体都会含有一些气泡，如果这些气泡分布的比较均匀的话是不会对测量产品影响的，但是如果气泡变大，擦过电极时遮盖住整个电极，会使流量信号输入回路瞬间开路，导致输出信号出现晃动，
如何判断电磁流量计误差是由测量介质含有气泡造成的？
当测量结果出现晃动时，立刻切断磁场的励磁回路电流，如果此时仪表依然有显示且不稳定时，说明大多是由于泡影响造成。
出现上述这种情况应如何处理
在确定了大量的气泡影响电磁流量计的测量结果后要找到相关的解决办法，如果判断是由安装位置引起大量气泡融入液体的，如电磁流量计装在管系高点而储存气体或外界吸入空气造成流量计晃动的话，更换安装位置是最***解决方法，但很多应用情况是口径较大或者安装的位置不易改换，建议在电磁流量计上游安装集气包和排气阀，排除多余气体，减少对测量结果的影响因素，确保测量的准确。
常州成丰仪表，国内知名流量计品牌。建立工厂三十余年，近日成丰仪表又换新厂房，比以前环境更加好，设备更加***，更大的投入研发新技术。常州成丰新厂地址在常州市戚墅堰区经济开发区东方大道东方东路163—3号。作为一家市场上的老品牌电磁流量计厂家，从材质到制胚到成型，经过多层检查，***任何一个出产流量计都达到合格的标准。
