| 概 述 |

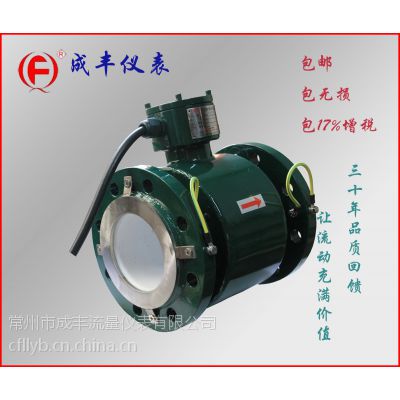

成丰电磁流量计由电磁流量传感器和电磁流量转换器两 大部分组成。
成丰电磁流量计测量原理是成丰仪表基于法拉第电磁感应定律。传 感器主要组成部分是测量管、电极、励磁线圈、铁芯与 磁轭、壳体。传感器的测量管，是一内衬绝缘材料的非 导磁合金短管，其直径为D。两只电极沿管径方向穿通管 壁固定在测量管上，其电极头与衬里内表面基本齐平。 励磁线圈由双向方波脉冲励磁时，在与测量管轴线垂直 的方向上产生一磁通量密度为B的工作磁场。此时，如果 具有一定电导率的流体以平均流速V流经测量管，将切割 磁力线感应出电动势E。电动势E正比于磁通量密度B、测 量管内径D与平均流速V的乘积，即E∝BVD。电动势E（流 量信号）由电极检出并通过电缆送至转换器。转换器将 流量信号放大处理后可显示流量、总量，并能输出脉冲、 模拟电流等信号。LDG型电磁流量计的转换器具有汉字 LCD显示的智能化仪表。 |
|
|
| 主要技术参数 |
| ◆ 整机和传感器技术数据 |
| 执行标准 | JB/T9248-1999 | | 公称通径 | 3、6、10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、
600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 | | 流速 | 15m/s | | 准确度 | 示值的±0.5％(流速0.8m/s)；±4mm/s(流速<0.8m/s) | | 流体电导率 | ≥5uS/cm， | | 公称压力 | 1.6 MPa | 1.6 MPa | 1.0 MPa | 0.6 MPa | 6.3、10 MPa等 | | DN3～DN150 | DN15～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊订货 | | 衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA、PO | | 环境温度 | 传感器 | -25℃～+60℃ | | 转换器及一体型 | -10℃～+60℃ | | 流体温度 | 一体型 | 70℃ | | 分离型 | 聚氯丁橡胶衬里 | 80℃;120℃(订货时注明) | | 聚氨酯衬里 | 80℃ | | 聚四氟乙烯衬里 | 100℃;150℃(订货时注明) | | 聚全氟乙丙烯(F46) | | 加网PFA | 信号电极和
接地电极材料 | 不锈钢0Cr18Ni12Mo2Ti、哈氏合金C、哈氏合金B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨 | | 电极刮刀机构 | DN80～DN3000 | | 连接法兰材料 | 碳钢 | | 连接环材料 | 不锈钢1Cr18Ni9Ti | | 外壳防护 | ND15～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | | 一体型(圆型转换器) | IP67 | | 其他传感器和分离型转换器 | IP65 | 防爆型仪表
的防爆标志 | Ex deiaⅡCT4 | IP65、DN15～DN600 | | 间距(分离型) | 分离型电缆厂家提供标准长度为10m 转换器距传感器一般不超过100m，超过100m需特殊订货 |
|
| 产品选型编码 |
|
a.连接形式 | e.电极材料 | A 法兰连接
B 夹持式 | 1 不锈钢0Cr18Ni12Mo2Ti
2 哈氏合金B
3 哈氏合金C
4 钛
5 铂/铱合金
6 钽 | b.公称通径(mm) | | 编码 | 通径 | 编码 | 通径 | 编码 | 通径 | | 015 | 15 | 250 | 250 | 10A | 1000 | | 020 | 20 | 300 | 300 | 12A | 1200 | | 025 | 25 | 350 | 350 | 14A | 1400 | | 040 | 40 | 400 | 400 | 16A | 1600 | | 050 | 50 | 450 | 450 | 18A | 1800 | | 065 | 65 | 500 | 500 | 20A | 2000 | | 100 | 100 | 600 | 600 | 22A | 2200 | | 150 | 150 | 700 | 700 | 24A | 2400 | | 200 | 200 | 800 | 800 | 26A | 2600 | | | | 900 | 900 | 28A | 2800 | | | | | | 30A | 3000 |
| f.壳体防护 | 1 IP65
2 IP68+IP65(以传感器IP68+转换器IP65)(d码仅可选2，3、
4、6；g码仅可选0；i码仅可选CR；k码仅可选01～02)
3 IP67(g码仅可选0；i码仅可选CH；k码仅可选03) | g.防爆标志 | 0 无
1 防爆，f码选1、k码选02或03； | h.附 件 | 0 无
1 接地电极(DN25～DN3000)
2 接地环(DN15～DN3000)
3 电极刮刀机构(DN80～DN3000) | c.公称压力(MPa） | | 06 | 0.6 | (DN700～DN3000) | | | | | 10 | 1.0 | (DN15～DN1000) | | | | | 16 | 1.6 | (DN15～DN600) | | | | | 40 | 4.0 | (DN15～DN150) | | | | | xx 特殊订货 |
| i.结 构 | CR 分离型
CH 一体型 | j.电 源 | 1 85～265V AC 45～400Hz
2 16～40V DC | d.衬里材料 | 1 聚四氟乙烯(F4) (DN15～DN1000)(不适用于负压)
2 聚氯丁橡胶 (DN50～DN3000)
3 聚氨酯 (DN15～DN600)
4 聚全氟乙丙烯(F46)(DN10～DN250)(DN65以上适用于负压)
5 PFA (DN10～DN250)(DN65以上适用于负压)
6 PO (DN50～DN400) | k.转换器型式 | 01 方分离型、单电流、双脉冲、双报警
02 圆分离型、单电流、单脉冲、双报警
03 圆一体型、单电流、单脉冲、双报警
04 方一体型、单电流、双脉冲、双报警
注：1.通讯协议：RS232.RS485.HART可选配
2.批量控制功能可选配
3.GPRS远程监控功能可选配 |
|
| 注：掉电记录功能可选配 |
常州成丰仪表智能型电磁流量计是依托规范的制造体系而开发的，其***的设计理念***了产品的高精度和高可靠性，与老式电磁流量计相比，其拥有测量精度高，可靠性强，稳定性好，功能齐全，使用寿命长等优点。在众多类型的流量仪表中间，特别是在环保水处理等行业的流量测量中，一直具有独特的优势，这也是和电磁流量计本身的特点有关。
1、电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量。
2、电磁流量计是一种体积流量测量仪表，在测量过程中，它不受被测介质的温度、粘度、密度以电导率（在一定范围）的影响。因此，电磁流量计只需经水标定后，就可心用来测量其它导电性液体的流量。
3、可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量。这是由于仪表测量管内部无阻碍流动部件，与被测流体接触的只是测量管内衬和电极，其材料可根据被测流体的性质来选择。常用聚三氟乙烯或聚四氟乙烯做内衬，可测量各种酸、碱、盐等腐蚀性介质;采用耐磨橡胶做内衬，就特别适合于测量带有固体颗粒的、磨损较大的矿浆、水泥浆等液固两相流以及各种带纤维液体和纸浆等悬浊液体。
4、测量管内无阻碍流动部件，无压损。电磁流量计的传感器结构简单，测量管内没有可动部件，也没有任何阻碍流体流动的节流部件。所以当流体通过流量计时不会引起任何附加的压力损失，是流量计中运行能耗***的流量仪表之一。
5、工业用电磁流量计的口径范围极宽，从几个毫米一直到几米，而且国内已有口径达3m的实流校验设备，为电磁流量计的应用和发展奠定了基础。
6、电磁流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态（层流或湍流）无关。所以电磁流量计的量程范围极宽，其测量范围度可达100：1，有的甚至达1000：1的可运行流量范围。
常州成丰电磁流量计在***的***和客户的反馈都是让人满意的：高精度，经久耐用，使用寿命长，故障率低，售后服务好。这些都是客户对我们的评价，客户对常州成丰的肯定，是我们进步的动力，努力研发新技术，改进产品性能，采用质量***的材料，对产品质量一丝不苟，确保出产检测合格率***。成丰仪表，只做精品，客户的满意是我们的动力。
