概述： | |

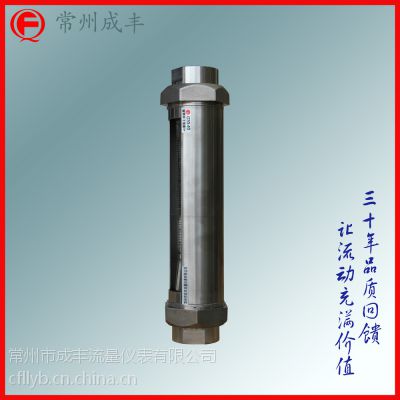

G/R/F10、20、30型常州成丰玻璃转子流量计的连接有管螺纹（G10、20、30型）、软管（R10、20、30型）；法兰（F10、20、30型）三种方式。其工作压力和工 作温度均高于原有相同通径的LZB/LZJ系列玻璃转子流量 计产品；分普通型（测量一般无腐蚀流体）和耐腐型（测量的腐蚀性流体）两种。产品体积小、结构轻巧，外形 美观，维修方便、***，安装简单。F10、20、30型 法兰可转动，与现场管道法兰孔吻合。
G/R/F10、20、30型常州成丰玻璃转子流量计可替代引进成套设备上的玻转仪表，广泛应用于化工、轻工、制药、 食品、造纸、环保和计量测试、科研等部门，测量单相非脉动流体（液体或气体）的流量。
外形及边接尺寸
|
| | 单位：mm | | 通径 | 窗口尺寸
a×b | G10 | R10 | F10 | | L | C | 管螺纹 | L | C | D | L | C | D | E | | DN15 | 26×230 | 408 | 52 | G1/2″ | 400 | Φ17 | Φ43 | 310 | Φ65 | Φ95 | 4-Φ14 | | *G3/8″ | | *NPT1/2 | | DN25 | 32×230 | 414 | 75 | G1″ | 450 | Φ27 | Φ60 | 310 | Φ85 | Φ115 | 4-Φ14 | | *G3/4″ | | *NPT1 | | DN40 | 40×230 | 424 | 92 | G11/2″ | 450 | Φ44 | Φ78 | 310 | Φ110 | Φ145 | 4-Φ18 | | *NPT11/2 | | DN50 | 50×230 | 426 | 116 | G2″ | 450 | Φ54 | Φ98 | 310 | Φ125 | Φ160 | 4-Φ18 | | *NPT2 |
| | |
|
|
| | 单位：mm | | 通径 | G20 | R20 | F20 | | L | D | 管螺纹 | L | D | C | L | D | C | E | | DN15 | 375 | Φ58 | G1/2″ | ″ 400 | Φ58 | Φ17 | 425 | Φ95 | Φ65 | 4-Φ14 | | *G3/8 | | *NPT1/2 | | DN25 | 375 | Φ74 | G1″ | 450 | Φ74 | Φ27 | 425 | Φ115 | Φ85 | 4-Φ14 | | *G3/4″ | | *NPT1 | | DN40 | 375 | Φ92 * | G11/2 | 450 | Φ92 | Φ44 | 425 | Φ145 | Φ110 | 4-Φ18 | | NPT11/2 | | DN50 | 375 | Φ112 | G2″ | 450 | Φ112 | Φ54 | 425 | Φ160 | Φ125 | 4-Φ18 | | *NPT2 |
| | 注：可加装标尺板 | | |
|
|
| | 单位：mm | | 通径 | 窗口尺寸a×b | G30 | R30 | F30 | | L | C | 管螺纹 | L | C | D | L | C | D | E | | DN15 | 28×230 | 375 | 52* | G1/2″ | 400 | Φ17 | Φ43 | 310 | Φ65 | Φ95 | 4-Φ14 | | *G3/8″ | | NPT1/2 | | DN25 | 32×230 | 375 | 75 | G1″ | 450 | Φ27 | Φ60 | 310 | Φ85 | Φ115 | 4-Φ14 | | *G3/4″ | | *NPT1 | | DN40 | 45×230 | 375 | 92 | G11/2 | ″450 | Φ44 | Φ78 | 310 | Φ110 | Φ145 | 4-Φ18 | | *NPT11/2 | | DN50 | 55×230 | 375 | 116 | G2″ | 450 | Φ54 | Φ98 | 310 | Φ125 | Φ160 | 4-Φ18 | | *NPT2 |
| 注：可加装标尺板 | | |
|
| 型号规格及技术参数 | | 通径 DN (mm) | 普通型 | 耐腐型 | 测量范围 | 压损(pa) | 允许被测流体状态 | 准确度 等Φ 级 | | 水(20℃)L/h | 空 气(20℃/101325Pa)m3/h | 压力(MPa) | 温度(℃) | | 15 | G10/20/30-15
R10/20/30-15
F10/20/30-15 | G10/20/30-15F
R10/20/30-15F
F10/20/30-15F | 10～100
16～160
25～250
40～400
63～630 | 0.12～1.2
0.2～2
0.3～3
0.5～5
0.8～8
1.2～12
2～20 | 1000
1100
1200
1700
2000
2500
3000 | ≤1.0 | -20～+120 | 2.5 | | 25 | G10/20/30-25
R10/20/30-25
F10/20/30-25 | G10/20/30-25F
R10/20/30-25F
F10/20/30-25F | 63～630
100～1000
160～1600
250～2500 | 2～20
3～30
5～50
6～60 | 2800
4000
5000
6000 | | 40 | G10/20/30-40
R10/20/30-40
F10/20/30-40 | G10/20/30-40F
R10/20/30-40F
F10/20/30-40F | 160～1600
250～2500
400～4000 | 5～50
8～80
12～120 | 3400
4000
5000 | ≤0.9 | | 50 | G10/20/30-50
R10/20/30-50
F10/20/30-50 | G10/20/30-50F
R10/20/30-50F
F10/20/30-50F | 400～4000
630～6300
(1～10)m3/h | 12～120
20～200
30～300 | 4800
6500
8500 | ≤0.7 |
| 注：1、进入流量计流体的压力，液体至少是压损的两倍，气体必须超过5倍压损。
2、需准确度等级1.5级，请在订单上注明。
3、耐腐型四氟浮子流量比普通型低***量等级。
4、耐腐型衬四氟仅为F10和F30系列，型号为：F10-()FO,F30-()FO | | |
|
| 流量计接触测量流体的零部件材质 | | 零部件 | 型 号 | | G10 - ( ) | G10 - ( )F | R10 - ( ) | R10 - ( ) F | F10 - ( ) | F10 - ( )F | | G0 - ( ) | G20 - ( )F | R20 - ( ) | R20 - ( ) F | | F20 - ( )F | | | G30 - ( )F | | R30 - ( ) F | | F30 - ( )F | | 浮 子 | 1Cr18Ni9Ti不锈钢 | 1Cr18Ni9Ti不锈钢 | 1Cr18Ni9Ti不锈钢 | | 上、下止档 | 尼龙 | 氟塑料 | 尼龙 | 氟塑料 | 尼龙 | 氟塑料 | | 密封件 | 丁腈橡胶 | 氟橡胶 | 丁腈橡胶 | 氟橡胶 | 丁腈橡胶 | 氟橡胶 | | 管螺纹接头 | 碳钢（镀锌） | 1Cr18Ni9Ti不锈钢 | — | — | | 接头座 | 铝 | 1Cr18Ni9Ti不锈钢 | — | — | | 软管接头 | — | 铝 | 1Cr18Ni9Ti不锈钢 | — | | 法兰接头 | — | — | 铝 | 1Cr18Ni9Ti不锈钢 |
| | 注：需选用其它特殊材质，请另外说明 |
|
|
流量计现在是工业上不可缺少的一个测量仪表，流量计选型成为厂家和客户都需要重视的问题，流量计选对了，事半功倍。流量计选型一般原则：流量计的性能要求、流体特性、安装要求、环境条件、流量计价格这么几个方面来考虑。
流体特性，就是说流量计测量流体的物理性质，这个方面是需要客户提供的，本文主要说说流量计流体参数：介质腐蚀性大小;介质温度;介质粘度;脉动;异物混入。
1.介质腐蚀性：根据流体的是否具有腐蚀性，要注意选择流量计材质。
2.介质温度:由于流体的体积一般都随着温度变化而改变，所以要求高精度测量时必须使用温度补偿装置。
3.介质粘度:各种流量计都不同程度地受粘度的影响，对于高粘度流体要特别注意.
4.脉动:由于体积流量计一般易受脉动的影响，所以在管道中要考虑减少脉动。
5.异物混入:用过滤器等可以除掉异物，但是如果不可避免地有异物混入时，使用体积流量计就应特别注意。
尽可能的提供***的流体性质、安装环境、安装要求，流量计厂家才能给客户提供最合适的流量计
常州市成丰流量仪表专业生产各种流量计，玻璃转子流量计、金属管转子流量计、电磁流量计、有机玻璃转子流量计等等，三十余年来用心为客户提供优质***的流量计，***的售后，打造国内知名的流量计品牌—成丰仪表流量计。
