概述： | |

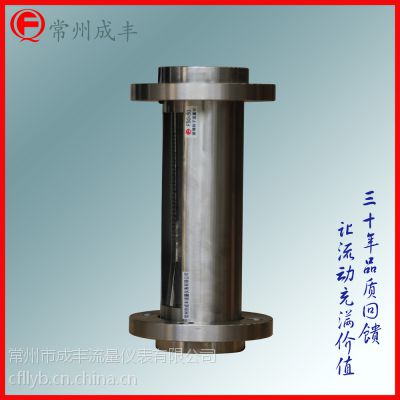

G/R/F10、20、30型常州成丰玻璃转子流量计的连接有管螺纹（G10、20、30型）、软管（R10、20、30型）；法兰（F10、20、30型）三种方式。其工作压力和工 作温度均高于原有相同通径的LZB/LZJ系列玻璃转子流量 计产品；分普通型（测量一般无腐蚀流体）和耐腐型（测量的腐蚀性流体）两种。产品体积小、结构轻巧，外形 美观，维修方便、***，安装简单。F10、20、30型 法兰可转动，与现场管道法兰孔吻合。
G/R/F10、20、30型常州成丰玻璃转子流量计可替代引进成套设备上的玻转仪表，广泛应用于化工、轻工、制药、 食品、造纸、环保和计量测试、科研等部门，测量单相非脉动流体（液体或气体）的流量。
外形及边接尺寸
|
| | 单位：mm | | 通径 | 窗口尺寸
a×b | G10 | R10 | F10 | | L | C | 管螺纹 | L | C | D | L | C | D | E | | DN15 | 26×230 | 408 | 52 | G1/2″ | 400 | Φ17 | Φ43 | 310 | Φ65 | Φ95 | 4-Φ14 | | *G3/8″ | | *NPT1/2 | | DN25 | 32×230 | 414 | 75 | G1″ | 450 | Φ27 | Φ60 | 310 | Φ85 | Φ115 | 4-Φ14 | | *G3/4″ | | *NPT1 | | DN40 | 40×230 | 424 | 92 | G11/2″ | 450 | Φ44 | Φ78 | 310 | Φ110 | Φ145 | 4-Φ18 | | *NPT11/2 | | DN50 | 50×230 | 426 | 116 | G2″ | 450 | Φ54 | Φ98 | 310 | Φ125 | Φ160 | 4-Φ18 | | *NPT2 |
| | |
|
|
| | 单位：mm | | 通径 | G20 | R20 | F20 | | L | D | 管螺纹 | L | D | C | L | D | C | E | | DN15 | 375 | Φ58 | G1/2″ | ″ 400 | Φ58 | Φ17 | 425 | Φ95 | Φ65 | 4-Φ14 | | *G3/8 | | *NPT1/2 | | DN25 | 375 | Φ74 | G1″ | 450 | Φ74 | Φ27 | 425 | Φ115 | Φ85 | 4-Φ14 | | *G3/4″ | | *NPT1 | | DN40 | 375 | Φ92 * | G11/2 | 450 | Φ92 | Φ44 | 425 | Φ145 | Φ110 | 4-Φ18 | | NPT11/2 | | DN50 | 375 | Φ112 | G2″ | 450 | Φ112 | Φ54 | 425 | Φ160 | Φ125 | 4-Φ18 | | *NPT2 |
| | 注：可加装标尺板 | | |
|
|
| | 单位：mm | | 通径 | 窗口尺寸a×b | G30 | R30 | F30 | | L | C | 管螺纹 | L | C | D | L | C | D | E | | DN15 | 28×230 | 375 | 52* | G1/2″ | 400 | Φ17 | Φ43 | 310 | Φ65 | Φ95 | 4-Φ14 | | *G3/8″ | | NPT1/2 | | DN25 | 32×230 | 375 | 75 | G1″ | 450 | Φ27 | Φ60 | 310 | Φ85 | Φ115 | 4-Φ14 | | *G3/4″ | | *NPT1 | | DN40 | 45×230 | 375 | 92 | G11/2 | ″450 | Φ44 | Φ78 | 310 | Φ110 | Φ145 | 4-Φ18 | | *NPT11/2 | | DN50 | 55×230 | 375 | 116 | G2″ | 450 | Φ54 | Φ98 | 310 | Φ125 | Φ160 | 4-Φ18 | | *NPT2 |
| 注：可加装标尺板 | | |
|
| 型号规格及技术参数 | | 通径 DN (mm) | 普通型 | 耐腐型 | 测量范围 | 压损(pa) | 允许被测流体状态 | 准确度 等Φ 级 | | 水(20℃)L/h | 空 气(20℃/101325Pa)m3/h | 压力(MPa) | 温度(℃) | | 15 | G10/20/30-15
R10/20/30-15
F10/20/30-15 | G10/20/30-15F
R10/20/30-15F
F10/20/30-15F | 10～100
16～160
25～250
40～400
63～630 | 0.12～1.2
0.2～2
0.3～3
0.5～5
0.8～8
1.2～12
2～20 | 1000
1100
1200
1700
2000
2500
3000 | ≤1.0 | -20～+120 | 2.5 | | 25 | G10/20/30-25
R10/20/30-25
F10/20/30-25 | G10/20/30-25F
R10/20/30-25F
F10/20/30-25F | 63～630
100～1000
160～1600
250～2500 | 2～20
3～30
5～50
6～60 | 2800
4000
5000
6000 | | 40 | G10/20/30-40
R10/20/30-40
F10/20/30-40 | G10/20/30-40F
R10/20/30-40F
F10/20/30-40F | 160～1600
250～2500
400～4000 | 5～50
8～80
12～120 | 3400
4000
5000 | ≤0.9 | | 50 | G10/20/30-50
R10/20/30-50
F10/20/30-50 | G10/20/30-50F
R10/20/30-50F
F10/20/30-50F | 400～4000
630～6300
(1～10)m3/h | 12～120
20～200
30～300 | 4800
6500
8500 | ≤0.7 |
| 注：1、进入流量计流体的压力，液体至少是压损的两倍，气体必须超过5倍压损。
2、需准确度等级1.5级，请在订单上注明。
3、耐腐型四氟浮子流量比普通型低***量等级。
4、耐腐型衬四氟仅为F10和F30系列，型号为：F10-()FO,F30-()FO | | |
|
| 流量计接触测量流体的零部件材质 | | 零部件 | 型 号 | | G10 - ( ) | G10 - ( )F | R10 - ( ) | R10 - ( ) F | F10 - ( ) | F10 - ( )F | | G0 - ( ) | G20 - ( )F | R20 - ( ) | R20 - ( ) F | | F20 - ( )F | | | G30 - ( )F | | R30 - ( ) F | | F30 - ( )F | | 浮 子 | 1Cr18Ni9Ti不锈钢 | 1Cr18Ni9Ti不锈钢 | 1Cr18Ni9Ti不锈钢 | | 上、下止档 | 尼龙 | 氟塑料 | 尼龙 | 氟塑料 | 尼龙 | 氟塑料 | | 密封件 | 丁腈橡胶 | 氟橡胶 | 丁腈橡胶 | 氟橡胶 | 丁腈橡胶 | 氟橡胶 | | 管螺纹接头 | 碳钢（镀锌） | 1Cr18Ni9Ti不锈钢 | — | — | | 接头座 | 铝 | 1Cr18Ni9Ti不锈钢 | — | — | | 软管接头 | — | 铝 | 1Cr18Ni9Ti不锈钢 | — | | 法兰接头 | — | — | 铝 | 1Cr18Ni9Ti不锈钢 |
| | 注：需选用其它特殊材质，请另外说明 |
|
流量计的重要性在现在的工业中可想而知，对流量计性能的要求和功能也越来越高，为了选购到最合适的流量计，选型就是一个非常重要的事情了。流量计选型要按照自己的需要来进行，流量计初选者，往往进入选择的误区。
一、盲目选择进口产品
很大一部分人认为进口的肯定是的。进口的就的吗？价格贵不贵？售后方便不方便？在选择进口的仪表之后，售后服务很难***，一个小配件都可能要让您等一个月，而且价格是国内同款的数十倍。
二、认为贵的就是好的
在流量仪表中贵的原因就那么几种：1.厂家的定价方式；2.生产总量太小，只能通过提高单台的利润来增加收益；3.根据流量计的成本（材质、技术、售后等等，其实这个第三条也包含在条内。）
三、只买同***量计厂家
流量仪表种类很多，流量计厂家也不能***什么流量计都能够生产，而且每一款流量计都是长项，能做到非常之好。当然，负责任的厂家，肯定会表达出自己的优势以供客户自己选择。常州成丰仪表流量计厂家，经常会接到一部分不生产的流量计类型的客户电话，成丰仪表都会用心为他们推荐几家优质厂家让他们自己选择。
四、只根据管道选型
这是最容易出现的一种情况，造成的结果往往是不能达到理想的测量效果。并不是流量计本身的质量问题，流量计也是一种计量器具，它有自己的测量范围。
五、不根据介质种类选型
虽然这种情况出现的并不是很多，但是确实现场见过用漩涡流量计来测泥浆的。
